調整可能なプラスチック台座にはどの高さ範囲を選択する必要がありますか?

サポートが数ミリメートル短すぎるために、デッキの設置を一時停止したことはありますか?間違った台座の高さを注文すると、プロジェクトの途中で即座に遅延が発生します。また、構造的な完全性が損なわれ、不必要な拡張部品に予算が浪費されます。この詳細を間違えると、進行が即座に停止します。

適切な高さを 1 回の簡単な測定で選択できることはほとんどありません。サイト全体の最小クリアランス、最大標高、傾斜勾配、および材料の厚さを慎重に計算する必要があります。これらの正確な数値がないと、平らでない、または不安定な表面が構築される危険があります。

このガイドには、必要な正確な計算式、構造制限、購入ロジックが記載されています。路盤を評価し、重複する高さの範囲を選択する方法を正確に理解できます。これらの手順に従うことで、の部品表を自信を持って完成させることができます。 次の構築に合わせて調整可能 なプラスチック台座システム

重要なポイント

• 必要な台座の高さは、常に床の総仕上げ高さ (FFE) から表面材 (舗装/デッキ) と根太の厚さを差し引いて計算してください。
• デッドゾーンを作らずに路床の変化や傾斜修正に対応できるように、「オーバーラップ」する高さブラケットを購入してください。
• 400 mm (約 16 インチ) を超えるサポート台座の場合、耐荷重を維持するために追加の横方向のブレースや特殊なカプラーが必要になることがよくあります。
• 最も一般的なサイズの間違いを回避するには、防水膜、排水勾配、出入り口の敷居を考慮することが重要です。

1. 調整可能なプラスチック台座の昇降機能を理解する

システムが実際にどのように動作するかを理解しなければ、正しい高さブラケットを選択することはできません。昇降機能はモジュラー部品の相互作用に完全に依存します。メーカーは、さまざまな高さにわたるさまざまな荷重に対応できるようにこれらのシステムを設計しています。

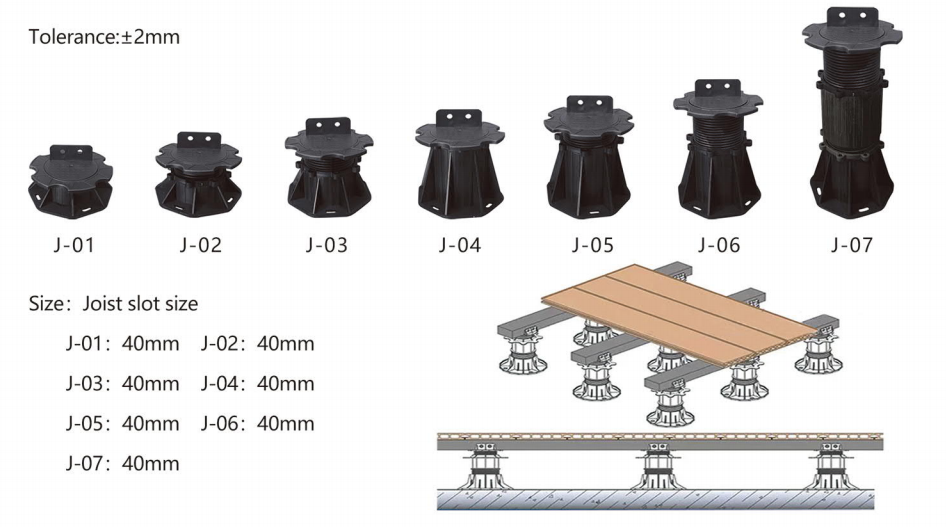

典型的な標準ユニットは、いくつかの異なる部分で構成されます。これらが連携して、表面レベルをミリメートル単位で正確に制御できます。

• ベース: この幅広で平らなディスクが路床全体に重量を分散します。これにより、ユニットが繊細な防水膜に穴を開けるのを防ぎます。
• ネジ付きコア: この中央のシリンダーは上下にねじれます。それは主な調整範囲を決定します。
• ヘッド: 天板は根太や舗装を支えます。多くの場合、スペーサー タブまたはジョイスト クレードルが含まれます。
• エクステンション カラー (カプラー): ベースとヘッドの間にこれらの中間リングを通します。これらにより、深いキャビティの総高さの容量が増加します。

プロジェクトでは、さまざまな許可レベルが要求されることがよくあります。超薄型と標準範囲の違いを理解する必要があります。超低クリアランス要件は、通常 10mm ～ 40mm の間に収まります。これらの狭いスペースは、固定ベースまたは最小限に調整可能なパッドに依存しています。深いネジが切られたコアがありません。ヘッドを数ミリメートル回転させるだけで表面を平らにします。

高さが 40mm を超える場合は、標準の調整可能なシステムが引き継ぎます。 1000mm を超えてスケ​​ールアップすることができます。極端な高さが必要な場合、購入の決定を迫られます。背の高いベースユニットを購入するべきですか、それとも標準ユニットに延長リングを積み重ねるべきですか?

延長リングは驚くべき柔軟性を提供します。数十種類の異なるベースサイズをストックしなくても、600mm または 800mm を使用できるようになります。ただし、あまりにも多くの首輪を積み重ねると、費用対効果の比率が増加します。場合によっては、専用の背の高いベース ユニットを購入すると、安定性が向上し、個々のプラスチック コンポーネントのコストが節約されます。

2. 公式: 高さ調整可能な台座のニーズを正確に計算する

推測によってインストールが台無しになります。適切なコンポーネントを注文するには、信頼できる数学的アプローチが必要です。幸いなことに、核となる計算は依然として単純であり、普遍的に適用可能です。

最初に総仕上げ床高さ (FFE) を決定する必要があります。これはデッキまたはパティオの絶対的な上面です。この数値から構造層を差し引きます。

コアの計算:
必要なペデスタルの高さ = 希望する完成したデッキの高さ - (舗装/デッキの厚さ + 根太のプロファイルの厚さ)。

希望するデッキの高さがコンクリートから 150 mm 離れている場合、150 mm の台座を購入することはできません。デッキの厚さが 25 mm で、アルミニウム ジョイストの厚さが 40 mm の場合は、65 mm を差し引きます。実際には、が必要です。 正確に 85mm に設定された 高さ調整可能な台座

次に、路床を考慮する必要があります。路床が完全に平坦になることはほとんどありません。コンクリートパッド、圧縮砂利、または防水屋根デッキの最高点と最低点を測定する必要があります。レーザーレベルを使用してこれらの標高をマッピングします。最も高い山と最も低い谷の差によって、必要な台座の全範囲が決まります。

排水勾配も考慮する必要があります。平らな屋根とコンクリートパッドには、水を建物から遠ざけるために意図的に落下する機能があります。標準の 1% ～ 2% の傾斜は、長期にわたって必要な高さに大きく影響します。 2% の勾配では、距離が 1 メートルごとに 20 mm 下がります。デッキが 5 メートル伸びる場合、一番端の台座は最初の台座より 100 mm 高くする必要があります。

3. 購入戦略: 「重複する」高さ範囲を使用する必要がある理由

プロジェクト計画における最も危険な罠の 1 つは、連続したサイズの台座を購入することです。多くの購入者は自分の寸法を見て、50〜80mmや80〜110mmなどのサイズを注文します。彼らは、これが 50mm から 110mm までのすべてをシームレスにカバーすると想定しています。そうではありません。

これにより、深刻な「デッドゾーン」リスクが生じます。目標の高さが正確に 79mm に着地すると想像してください。 50-80mmユニットを手に取ります。 79mm に達するには、絶対最大限界近くまでネジを緩める必要があります。すると、地面がわずかに傾いていることに気づきます。ベーススロープコレクターをスナップします。この補正装置は、安全に 79mm を達成できなくなる程度にジオメトリを変更します。

80-110mmユニットに切り替えると80mmが底になります。 79mmまでは圧縮できません。あなたは今行き詰まっています。どちらの台座も機能しないデッドゾーンがあります。

この問題は、重複する範囲を購入することで解決できます。これにより、平らでない地形でも継続的に調整できることが保証されます。

1. グリッド全体で予想される標高をマッピングします。
2. ロアブラケットは50～85mmなど余裕のある最大値を選択してください。
3. 75 ～ 120 mm など、下のサイズと少なくとも 10 mm ～ 15 mm の範囲を共有するように、次のサイズを選択してください。
4. 高台には低いユニットを使用し、最大スレッド制限に達する前に高いユニットに切り替えてください。

範囲を特定したら、数量を見積もる必要があります。サポート グリッドの間隔によって、各ブラケットに入るユニットの数が決まります。根太の間隔が 300 mm の場合、根太の間隔が 400 mm の場合よりも 1 平方メートルあたりかなり多くの台座が必要になります。これをサイトマップ上にプロットすると、間違ったサイズを過剰に注文することを避けることができます。

4. 構造上の限界: 高さは耐荷重に影響しますか?

多くの懐疑的な購入者は、次のような正当な質問をします。50mm の位置にある台座と 500mm に伸ばした台座では、耐えられる重量に違いはありますか?簡単に言うと「はい」です。高さによって、アセンブリ全体の構造力学が変化します。

ユニットを圧縮したままにすると、垂直荷重がベースに直接伝わります。重心は驚くほど低いままです。エクステンション カラーを追加して高さを高くすると、新たな機械的ストレスが発生します。背の高い プラスチック製の支持台座 が柱のように機能します。体重の移動が不均一であると、てこの効果が生じる可能性があります。

これにより、厳密なスレッド エンゲージメント ルールが適用されます。エンジニアは、カラーまたはベースの内側に最小限の糸を残すことを義務付けています。ペデスタルヘッドのネジを緩めすぎると、数本のプラスチックネジだけが上部の大きな活荷重に耐えることができます。重い足音や舗装の移動は完全な破損を引き起こし、プラスチックの糸が剥がれて表面が崩壊する可能性があります。コアにマークされているメーカーの最大高さの線を決して超えないでください。

高さが増すにつれて、横方向の安定性が主な懸念事項になります。サポートが 400mm (約 16 インチ) を超えると、プロジェクトは標準設置から高所エンジニアリングに移行します。背の高いシステムには、機械的な結合、周囲の封じ込め、またはクロスブレースが必要です。風荷重、歩行時の振動、および材料のわずかな膨張により、背の高い自立型デッキが揺れます。

高い設置物を固定するために、請負業者は多くの場合、ネジを使用して台座のヘッドをジョイストのフレームワークに固定します。また、デッキ表面が構造壁にしっかりとフィットし、水平方向の移動を制限します。

5. 実装リスク: 注文前に避けるべきサイジングの間違い

完璧な配合と範囲の重複があっても、フィールドの状態によっては最終的なクリアランスが狂ってしまう可能性があります。最終的な高度を変える目に見えない要因を予測する必要があります。

防水膜の圧縮は、サイズの大きな間違いを意味します。重い舗装機や耐荷重デッキをフローティング システムに設置すると、重量が大きく押し付けられます。ベースの下にあるゴム製保護マットまたは硬質フォーム断熱材がわずかに圧縮されます。この圧縮はわずか 1 mm または 2 mm である可能性がありますが、台座のサイズを絶対最小の高さにすると、必要なクリアランスが失われます。

出入り口のしきい値の遵守も、もう 1 つの重要な領域です。単純にデッキを室内の床と同じ高さに構築することはできません。現地の建築基準法では、屋内床から屋外フローティングデッキまでのステップダウン要件を厳しく規制しています。これらのコードは、雨水がドア敷居の下に吹き込むのを防ぎます。検査官が規定を満たすためにデッキの高さを 25 mm 下げるよう強制した場合、すべての台座が突然高くなりすぎる可能性があります。

最後に、スロープ補正プロファイルを決して無視しないでください。コンクリートと屋上のデッキは排水のために傾斜しています。台座を完全に垂直に保つには、ベースまたはヘッドにくさび形の傾斜補正装置を追加します。コレクターを追加すると、スタックに固定されたプラスチック片が導入されます。多くの場合、絶対最小高さに 2 mm から 5 mm が追加されます。この余分な厚みを考慮しないと、しっかりとした取り付けが台無しになります。

結論

正しい高さ範囲を選択するには、巻尺を 1 回測定するだけでは十分ではありません。路床の最大および最小の差異を注意深く評価する必要があります。控除式を適用して、完成した床の高さからデッキと根太を差し引きます。最も重要なことは、設置のデッドゾーンを排除するために、常に重複する範囲を選択することです。

次のステップでは、実際的な検証を行う必要があります。選択したサイズのさまざまなサンプル パックを注文することを強くお勧めします。あるいは、メーカーの台座計算機を使用して現場の測定を実行します。正確な材料の厚さと傾斜率を検証することで、一括購入を約束する前に最終的な材料表を確保できます。

よくある質問

Q: プラスチック製のサポート台座のベースをカットして、より低い高さに合わせることはできますか?

A: いいえ。ベースを切断または変更すると、構造の完全性が損なわれ、メーカーの保証が直ちに無効になります。重量配分が損なわれ、防水膜が損傷する可能性があります。クリアランスが狭すぎる場合は、狭いスペース用に特別に設計された特殊な超薄型台座または積み重ね可能なゴム製シムを購入する必要があります。

Q: 1 つの台座にエクステンション カラーを何個まで安全に積み重ねることができますか?

A: ほとんどのメーカーでは、複数のカラーを積み重ねて最大 1000 mm の高さに達することができます。ただし、標準的な制限により、通常、追加のエンジニアリングなしで 400 mm を超える建築物が制限されます。十分なカラーを積み重ねて 400mm を超えると、活荷重時の横揺れや座屈を防ぐために、構造的なクロスブレーシングと周囲の封じ込めが必須になります。

Q: 調節可能なデッキサポートの最小高さはどれくらいですか?

A: 真ねじ式の調整可能なユニットは通常、高さ約 10mm ～ 15mm から始まります。このしきい値を下回ると、スレッド機構を配置するのに十分な物理的スペースがありません。クリアランスが 10mm 未満の場合は、希望のレベリングを実現するために、調整不可で積み重ね可能なゴム製シムを使用する必要があります。

Q: 周囲とコーナーに異なる台座が必要ですか?

A: 高さの範囲は同じですが、多くの場合、わずかに異なるベース デザインが必要になります。ペリメーターユニットとコーナーユニットは、垂直の壁にぴったりと設置できるように、スナップオフベース機能が必要です。壁の近くで標準的な幅広ベースを使用すると、台座が端から離れてしまい、デッキが境界で支えられなくなってしまいます。
